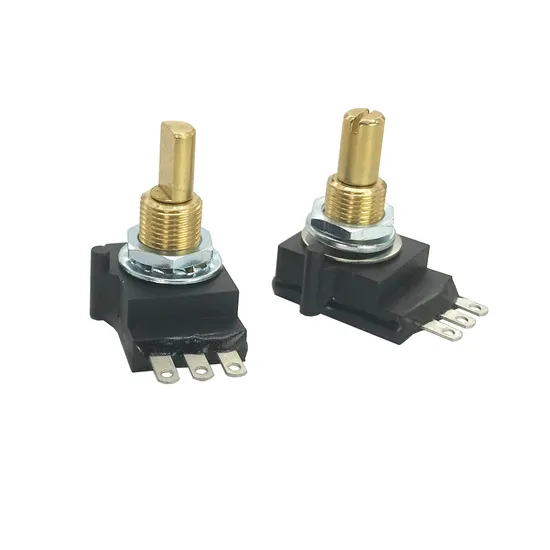

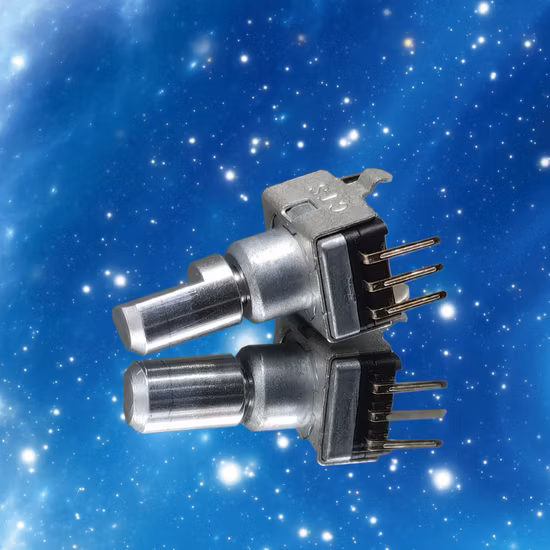

Codificador Rotativo Chb38s Série Ec11

Informação básica.

Modelo NÃO.	CHB38S
Pacote	SMD
Formulário de Instalação	Tipo de manga do eixo
Marca	C-Lin
Axônia	Tipo de instalação servo
Pacote de Transporte	Embalagem padrão de exportação
Marca comercial	C-lin
Origem	China
Código HS	8543709990
Capacidade de produção	5000 unidades/mês

Descrição do produto

Descrição do produtoSérie de codificadores rotativosOs codificadores rotativos são sensores de alta tecnologia com uma combinação de tecnologia de precisão óptica, mecânica e elétrica para medir deslocamento e ângulo.
Principais características:
tamanho pequeno, vários tipos, função completa, resposta de alta frequência, alta resolução, baixo consumo de energia, desempenho estável, confiável e longa vida.
Especificação

Série CHB38S
Modelo	CHB38S-N/E/F/L-(5,10,50,60,100,200,300,360,400,500,600,800,1000,1024,1200,2000,2500)
Tamanho principal	Diâmetro externo:φ38mm; Diâmetro do eixo:φ6mm
Potência de trabalho	DC5V-24V
Modo de saída	N: Saída de coletor aberto (NPN)
	E: Saída de tensão
	F: Saída complementar
	L: Saída da unidade
Saída de pulso	5,10,50,60,100,200,300,360,400,500,600,800,1000,1024,2000,2500
Fase de saída	ABZ ou ABZ -A -B -Z
Modo de rescisão	G: Cabo de entrada lateral
Aplicativo	Máquinas de dobra, máquinas de corte solar, máquinas de vidro e indústria de embalagens de alimentos

Princípio de trabalho

Tamanho do contorno
Precaução
1). Este produto é composto por peças de alta precisão, certifique-se de manuseá-lo com o máximo cuidado, não deixe cair.
2). Ao montar este produto, se a tolerância de descentralização ou de declinação for muito grande, pode
resultar em reduzir sua vida útil.
3). Certifique-se de que o produto esteja livre de impactos, vibrações, corrosão, alto campo magnético, alta
